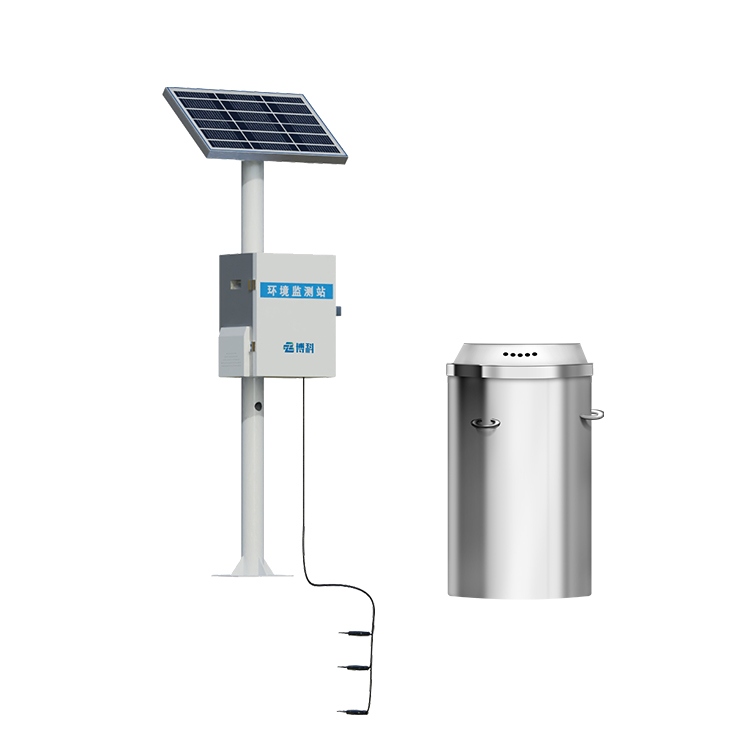

土壤蒸渗仪

仪器用途

基于水量平衡原理直接测量地表蒸散的成组设备，能够实现降雨量、蒸发散量和排水量的精确测量；选配各种类型的传感器，可用于研究水分平衡、物质平衡、土壤溶质运移等领域内的的科研需求。

第二章：仪器组成

Ÿ 外桶（），不锈钢材质；

Ÿ 内桶 (），不锈钢材质；

Ÿ 称重台，不锈钢材质；

Ÿ 挡水圈，不锈钢材质；

Ÿ 高精度称重传感器；

Ÿ 下渗水传感器；

Ÿ 排水泵；

第三章：组装仪器

1.内桶、称重台、称重传感器、下渗水传感器已一体式组装完成，方便现场安装；

2.排水泵：外置安装，可使用U型扣安装到支架或立杆，使用12V供电；

3.排水管安装：进水管，一端接到外桶底一端连接到泵进水口；出水管，一端接泵出水口一端引到防水盒外排水；

4.下渗水传感器：翻斗式，已集成于称重底座；

5.称重传感器：0-1000kg，6线制，已集成于称重底座；

6.橡胶密封圈：用于密封顶圈与外桶连接；

7.蒸渗仪上盖：配套密封项圈，防止杂物或水进入蒸渗仪；

8.传感器线缆及抽水管经上盖防水接头引出连接到数据采集系统及水泵；

第四章：产品技术参数

1.下渗水传感器：开关信号，可接数据采集仪记录，6.28ml/斗；信号线，红、黑（绿）；

2.称重传感器：

信号线定义：

       红----SIG+  白----SIG-  裸线---SHD   黄---SEN+  绿---EXC+   棕---SEN-   黑---EXC-

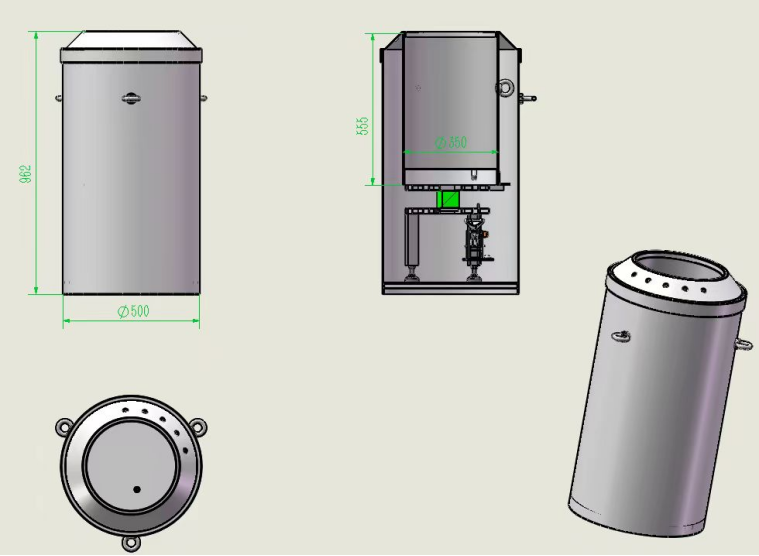

设备尺寸：

4.数据采集仪

内核： ARM 32位Cortex-M3 CPU

系统时钟：高可达72MHz

指令执行速度： 1.25Dmips/MHz

采样频率：0.5s/次

抗干扰：输入、输出采用光电隔离，抗干扰能力强
稳定性：具有看门狗电路，自动复位功能，保证系统稳定运行

存储功能：FLASH存储容量： 4M bits（每1小时存储一次，可存储1.6年），同时可扩展至32Mbit.并可扩展USB存储接口1个，实现U盘存储；

功能要求：智能采集、转发、存储，具有自动、人工召测功能。

传感器通道：模拟/计数通道：16路，可再扩展16路数字I/O通道，用于各种外接扩展功能.模拟量A/D转换精度：12位，频率量采用16位高速计数器进行采集，输入信号频率高达1MHz.

供电显示：宽电压输入：8V~40V

环境温度：-30~85℃

功耗：整机功耗不大于 2W

ID设置：支持网络ID号设置，明确设备网络地址；

显示形式：192*64全点阵液晶显示，可以显示12*4个汉字，整体界面清晰美观；可扩展LED显示屏进行丰富显示；同时支持实时时钟及时间校准功能

数据存储：掉电采用电池供电数据保护，设置的参数以及历史数据可在掉电时保存

通讯功能：具有三路RS232/RS485/USB通信接口，可进行RS232/RS485/USB通信；并可扩展 CAN总线通信接口1个；

远程升级：支持远程应用程序更新：采集仪程序更改、升级，无需返厂，通过计算机软件，即可对采集仪进行远程程序更新，支持现场和远程对设备进行各项参数设置或读取的编程操作

通讯协议：支持tcp/udp通讯方式、标准MODBUS协议，双协议切换功能，方便用户实现上位机软件二次编程。

控制功能：

1、智能化多路继电器触点输出；

2、支持16路传感器接入，支持16路可软件配置继电器输出接口，可以控制多个后端设备，核心部件采用高性能工业微处理器为主控CPU，内置大容量数据存储器。便携式防震结构，工业控制标准设计，适合在恶劣环境中使用；

5.土壤温湿度电导率

土壤温度：

量程：-40~80℃；分辨率：0.1℃；精度：±0.5℃

土壤湿度：

量程：0-100%RH；分辨率：0.1%RH；精度：5%

土壤电导率：

量程：0-10000us/cm

分辨率：0-10000us/cm内1us/cm

精度：0-10000us/cm范围内为±5%

电导率温度补偿，内置温度补偿传感器，补偿范围0-50℃

供电电压：DC5V-24V

信号输出：RS485，Modbus协议

测量原理：

土壤水分FDR方法，土壤电导率交流电桥法

防护等级：IP68浸没水中可长期使用

运行环境：-40~85℃

探针材料：防腐特制电极

密封材料：黑色阻燃环氧树脂

安装方式：全部埋入或探针全部插入被测介质

默认线缆长度：5米，线缆长度可按要求定制

连接方式：预装冷压端子

外形尺寸：45*15*135mm

电极长度：50mm

6. 土壤张力计（选配）

工作电源：3.5-24VDC

输出信号：modbus

响应时间：200ms

测量精度：±0.5kpa

分辨率 ：±0.5kpa

工作电流：6mA

工作温度：0~60℃

监测长度：60cm

测量范围：-100kpa

测量介质：各类土壤和无土栽培有机质
